Construction Methods 工法紹介 MC高耐震工法

高耐力ブレースシステム採用の高耐震天井

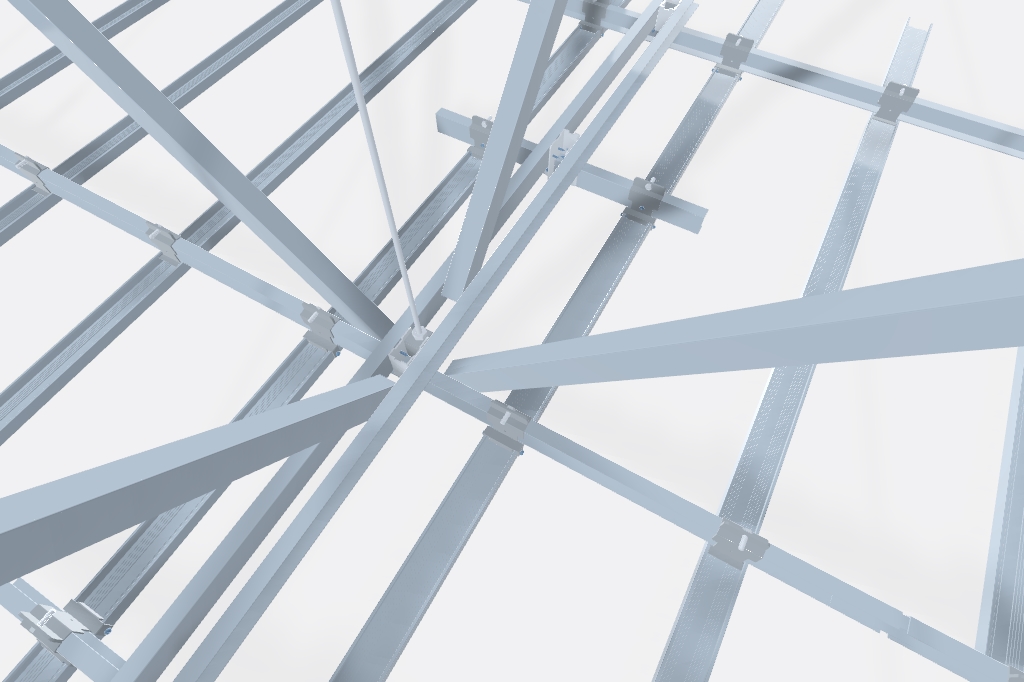

『MC高耐震工法Strong』は、脱落防止天井『MCクリップ工法』をベースとして耐震性をさらに強化し、平成25年度国土交通省告示第771号に適合した耐震天井工法です。弊社新開発の【高耐力ブレースシステム】を採用しています。高耐力の『MCブレース・ストロング』及び『MCクロス・ストロング』を採用する事でブレース補強を強固なものとし、ブレース下部受け材を2本設置して追加野縁受けを逆向きに設ける事により水平地震力を分散します。これによって地震時に破壊されやすいハンガーや野縁受けを保護し地震に強い天井を実現したのが【高耐力ブレースシステム】です。

Feature 特長

  • 2連のブレース下部受け材で水平地震力を確実に分散
    ・2本のブレース下部受け材を2スパン設置する事により水平地震力を分散して負担。ブレース材の下端部を挟み込む事により剛性も向上。
  • 追加野縁受けで野縁受けの損傷を大幅に軽減
    ・追加野縁受けの向きを変えて設置する事により弱軸方向の剛性を改善。水平地震力は野縁受け1本当たり1/5になりユニット剛性も向上。
  • 強力なブレース金具で水平地震力2.2Gに対応
    ・新開発のブレース金具「MCブレース・ストロング」で最大荷重10,000Nの強度を達成。しかも「ワンタッチ」「ピンポイント」取り付けで作業性も向上。

Purpose 用途

  • 耐震天井

Specification 仕様

タイプ ᄃ-38仕様とᄃ-40仕様の2タイプを用意
使用部材 ᄃ-38仕様:MCクリップ0.8、MCクリップガード、MCブレース・ストロング、MCクロス・ストロング38、ビス付きハンガー
ᄃ-40仕様:耐震Wクリップ(ᄃ-40x20用)、野縁滑り防止金具、MCブレース・ストロング、MCクロス・ストロング40、耐震ハンガー(ᄃ-40x20用)
水平許容耐力 Strong38 水平許容耐力2,627N / 組
Strong40 水平許容耐力4,267N / 組
