Products 商品情報 ブレース補強 MCブレース・ストロング
【特許第6469502号】
『MCブレース・ストロング』は、ブレース補強に好適なブレース上部金具です。
手の届かない場所へピンポイントでワンタッチ取り付けを可能としました。
特定天井対応仕様である『MC高耐震工法Strong』シリーズでも使用されるブレース上部金具です。
Feature 特長
- 「MCクロス・ストロング」とセットで使用する事により高耐震を実現
- ブレース材をピンポイント、ワンタッチ取り付け可能
- 可動域 25゜～65゜
- 特定天井（国交省告示771号）に対応
- ブレース材のサイズによって２種類を用意
- W3/8ボルト用
- 無溶接工法
Purpose 用途
- ブレース上部金具
Specification 仕様
| 許容耐力 | 45゜引張方向 4,890N（斜め材 C-45x30x10x1.4） 45゜圧縮方向 6,299N（斜め材 C-45x30x10x1.4） |
|---|---|
| 最大強度 | 45゜引張方向 11,755N（斜め材 C-45x30x10x1.4） 45゜圧縮方向 14,289N（斜め材 C-45x30x10x1.4） |
| 損傷荷重 | 45゜引張方向 7,336N（斜め材 C-45x30x10x1.4） 45゜圧縮方向 9,448N（斜め材 C-45x30x10x1.4） |
| 適合ブレース | C-40x20x10 , C-40x30x10 , C-45x30x10 , C-50x30x10, ※C-60x30x10 , ※C-65x30x10 ※MCブレース・ストロングL適用 |
| 材質 | 溶融亜鉛メッキ鋼板 等 |
| 板厚 | 固定片3.2mm その他2.3mm |
| ケース | 80個入 / 17.9kg (L / 60個入 / 16.7kg) スリング 8m、脱着金具付 |

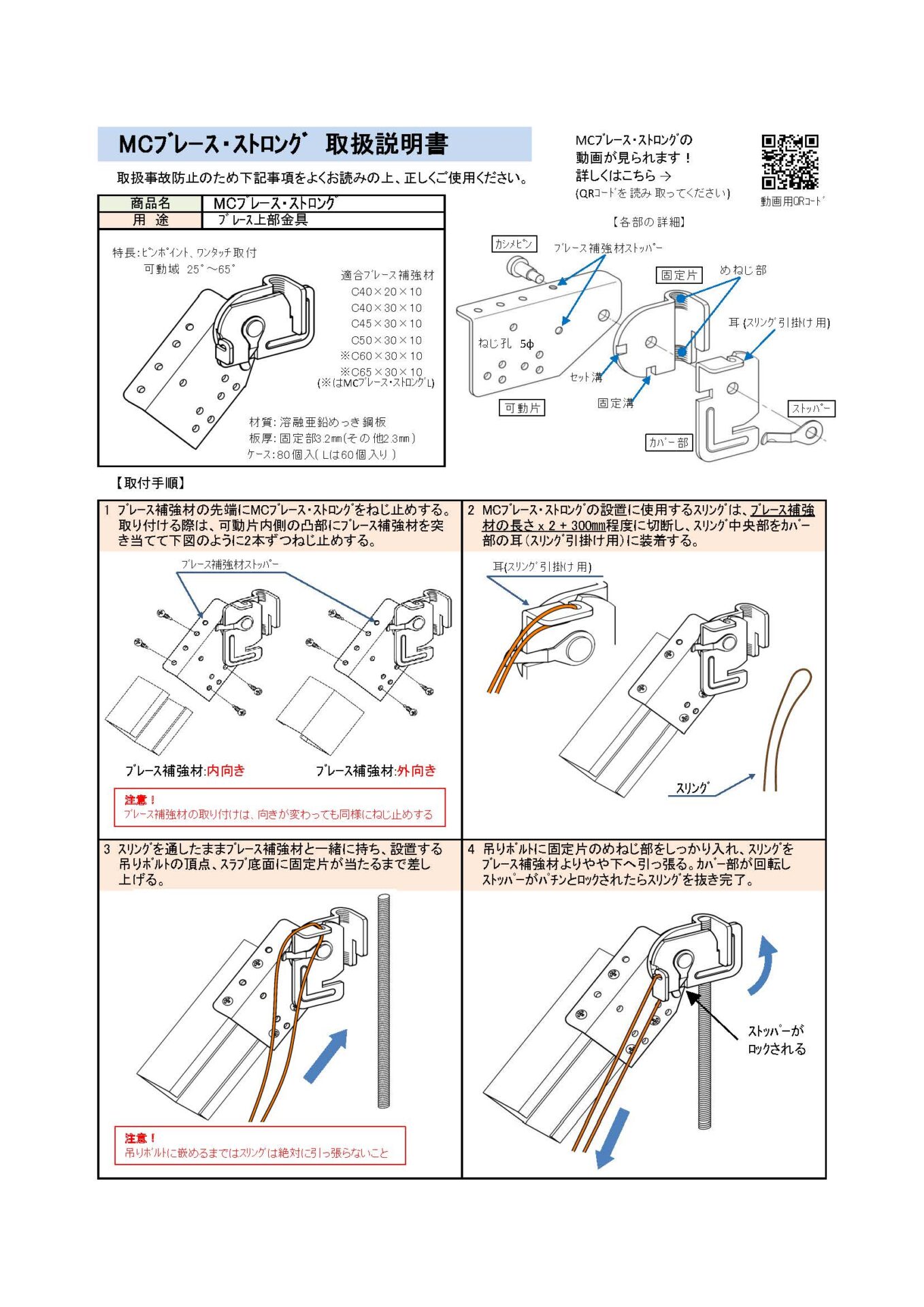

Construction Method 施工方法
Document Download 資料ダウンロード
- カタログ・その他資料
- BIMデータAutodesk Revit (Ver.2020)
- 3Dデータ
