Products 商品情報 ブレース補強 MCブレースII
『MCブレースⅡ』は、ブレース補強に好適なブレース上部金具です。
従来品であるMCブレースの特長はそのままで機能・性能を大幅に向上させた製品です。
Feature 特長
- 新ロック機構によりボルトからの脱落防止を実現!専用工具でないと外せません
- ブレース材をピンポイント、ワンタッチ取り付け可能
- 可動域 フリー（推奨30゜～60゜)
- 角度90゜の吊りボルト座屈補強にも対応
- 許容耐力 160%UP（従来品に対し）なのでブレース設置数を減らせる
- 特定天井（国交省告示771号）に対応
- W3/8ボルト用
- 無溶接工法
Purpose 用途
- ブレース上部金具
Specification 仕様
| 許容耐力 | 45゜引張方向 2,588N（CC-19 ﾧ-38x12x1.2） 45゜圧縮方向 1,987N（ブレスバー仕様 C-25x25x10x1.0） |
|---|---|
| 最大強度 | 45゜引張方向 7,352N（CC-19 ﾧ-38x12x1.2） 45゜圧縮方向 3,964N（ブレスバー仕様 C-25x25x10x1.0） |
| 損傷荷重 | 45゜引張方向 3,882N（CC-19 ﾧ-38x12） 45゜圧縮方向 2,981N（ブレスバー仕様 C-25x25x10x1.0） |
| 適合ブレース | C-25x25x5x1.0, ﾧ-38x12, ﾧ-40x20, C-40x20x10 , C-40x30x10 , C-45x30x10 , C-50x30x10 , C-60x30x10 , C-60x30x10 |
| 材質 | 溶融亜鉛メッキ鋼板 等 |
| 板厚 | 固定片 2.3mm その他 1.6mm |
| ケース | 120個入 / 11.9kg スリング 8m、脱着金具付 |

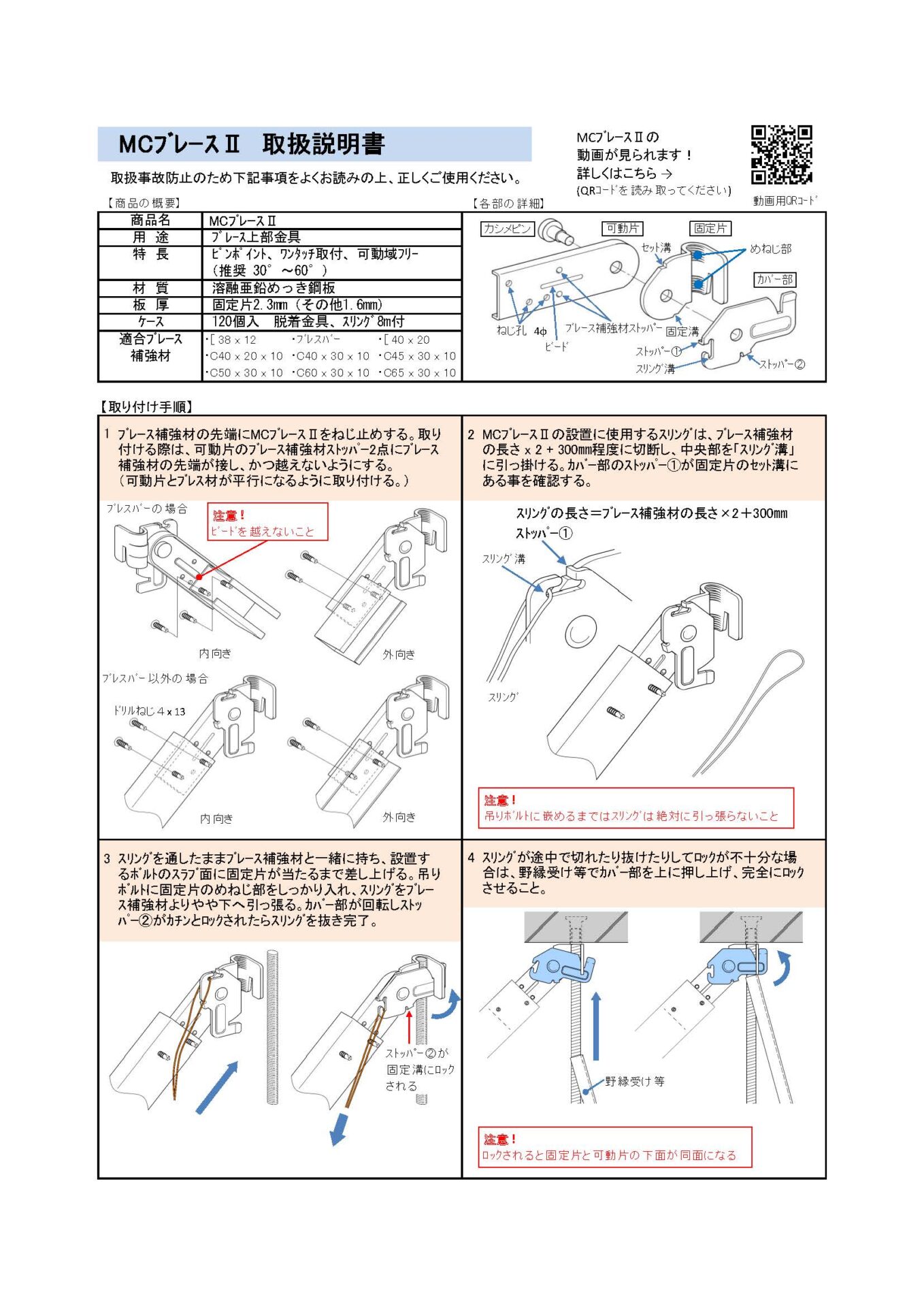

Construction Method 施工方法
Document Download 資料ダウンロード
- BIMデータAutodesk Revit (Ver.2020)
- 3Dデータ
