Products 商品情報 先行ピース取付 ハリシタピースロック
【特許第4381882号】
『ハリシタピースロック』は、H形鋼に先行ピースを無溶接で取り付ける金物です。その使い易さや安定した強度で大手ゼネコン現場で多く採用されています。
Feature 特長
- 安心・安定の強度を発揮します
- H形鋼にC形鋼(先行ピース)を直交、又は平行方向に固定する金具です
- H形鋼のフランジ厚別に３タイプをラインナップしました
・20型 / 適用フランジ厚 20㎜以下
・40型 / 適用フランジ厚 20～40㎜まで
・60型 / 適用フランジ厚 40～60㎜まで - C-60～C-100のC形鋼を先行ピースとして選択できます（全タイプ対応）
- 無溶接工法
- 注：はね出しは不可
Purpose 用途
- 鉄骨梁下用先付金物
Specification 仕様
| 最大強度 | 20型 / 直交方向 2,171N , 平行方向 1.964N , 垂直方向 4,430N 40型 / 直交方向 2,621N , 平行方向 2.215N , 垂直方向 4,591N 60型 / 直交方向 2,097N , 平行方向 2.090N , 垂直方向 4,544N ※２個1組としての強度。垂直方向は1個の強度。 |
|---|---|
| 損傷荷重 | 20型 / 直交方向 1,495N , 平行方向 1,964N , 垂直方向 2,291N 40型 / 直交方向 1.310N , 平行方向 2,083N , 垂直方向 2,297N 60型 / 直交方向 1,295N , 平行方向 2,090N , 垂直方向 2,137N ※２個1組としての強度。垂直方向は1個の強度。 |
| 材質 | 電気亜鉛メッキ |
| 板厚 | 4.5mm |
| ケース | 20型 / 50個入 / 12.2kg 40型 / 50個入 / 12.9kg 60型 / 50個入 / 14.2kg |
| 締付トルク（締付目安回転数） | 7～9N･m（締付目安1～1.5回転） |

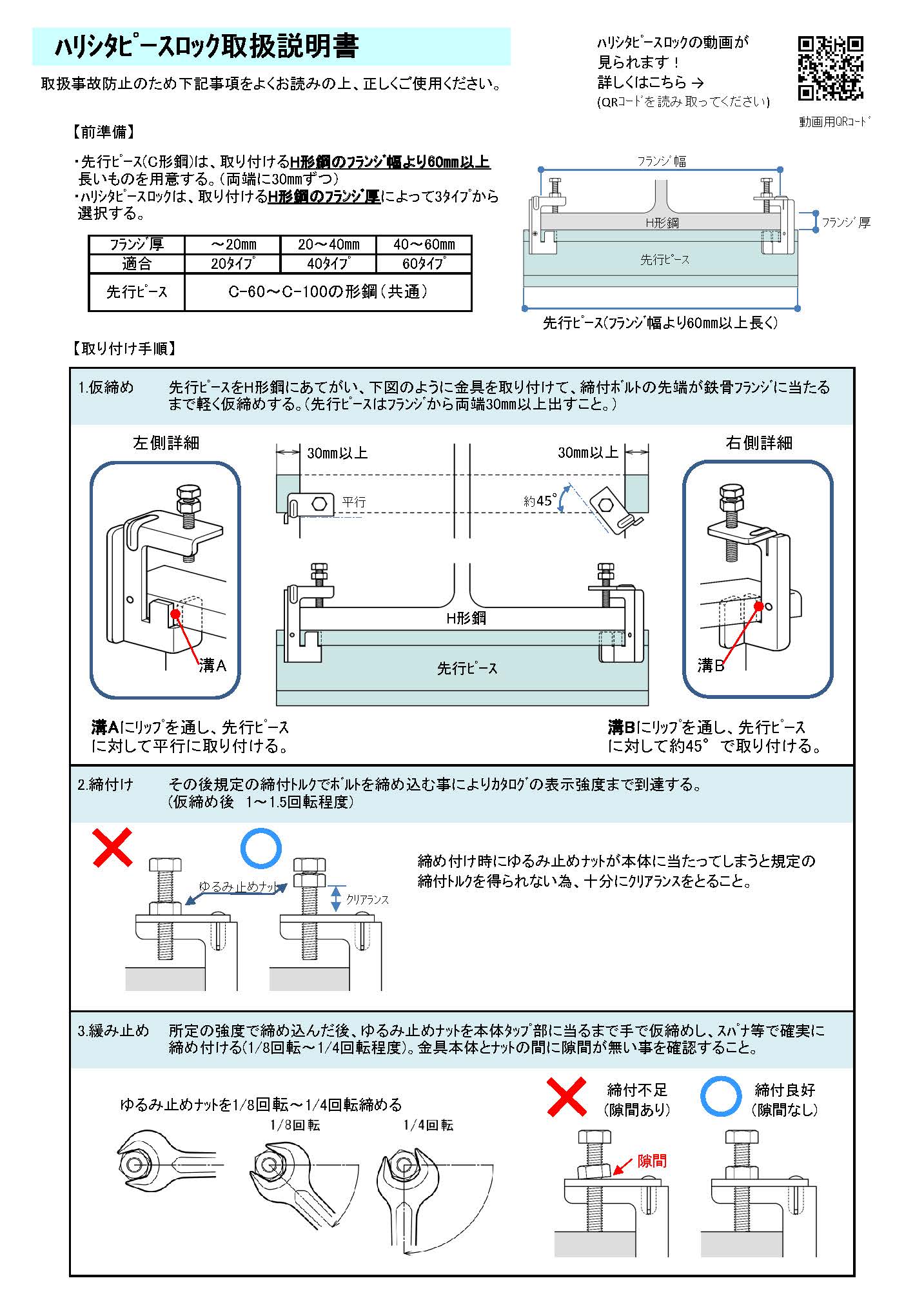

Construction Method 施工方法
Document Download 資料ダウンロード
- カタログ・その他資料
- BIMデータAutodesk Revit (Ver.2020)
