Products 商品情報 先行ピース取付 ハリシタピースロックZ
【意匠登録第1546141号】
『ハリシタピースロックZ』は、H形鋼に先行ピースを無溶接で固定する金具です。
ハリシタピースロック』との組み合わせにより非常に高い強度を実現しています。大手ゼネコン現場でも採用され多くの実績があります。
Feature 特長
- 安心・安定の強度を発揮します
- H形鋼にC形鋼(先行ピース)を直交方向に固定する金具です
- H形鋼のフランジ厚別に３タイプをラインナップしました
・20型 / 適用フランジ厚 20㎜以下
・40型 / 適用フランジ厚 20～40㎜まで
・60型 / 適用フランジ厚 40～60㎜まで - C-60～C-100のC形鋼を先行ピースとして選択できます（全タイプ対応）
- 無溶接工法
- 注：はね出しは不可
Purpose 用途
- 鉄骨梁下用先付金物
Specification 仕様
| 許容耐力 | 20型 / 直交方向 2,515N 40型 / 直交方向 2,308N 60型 / 直交方向 2,008N ※許容耐力は損傷荷重を1.5で除したもの |
|---|---|
| 最大強度 | 20型 / 直交方向 8,756N , 垂直方向 10,862N 40型 / 直交方向 8,632N , 垂直方向 9,482N 60型 / 直交方向 9,301N , 垂直方向 8,588N ※片側に同一サイズのハリシタピースロックを使用した1組としての強度。垂直方向は2個での強度。 |
| 損傷荷重 | 20型 / 直交方向 3,773N , 垂直方向 7,315N 40型 / 直交方向 3,461N , 垂直方向 6,533N 60型 / 直交方向 3,012N , 垂直方向 6,975N ※片側に同一サイズのハリシタピースロックを使用した1組としての強度。垂直方向は2個での強度。 |
| 材質 | 電気亜鉛メッキ |
| 板厚 | 4.5mm |
| ケース | 20型 / 50個入 / 6.7kg 40型 / 50個入 / 7.9kg 60型 / 50個入 / 9.2kg |
| 締付トルク（締付目安回転数） | 4～6N･m（締付目安1～1.5回転） |

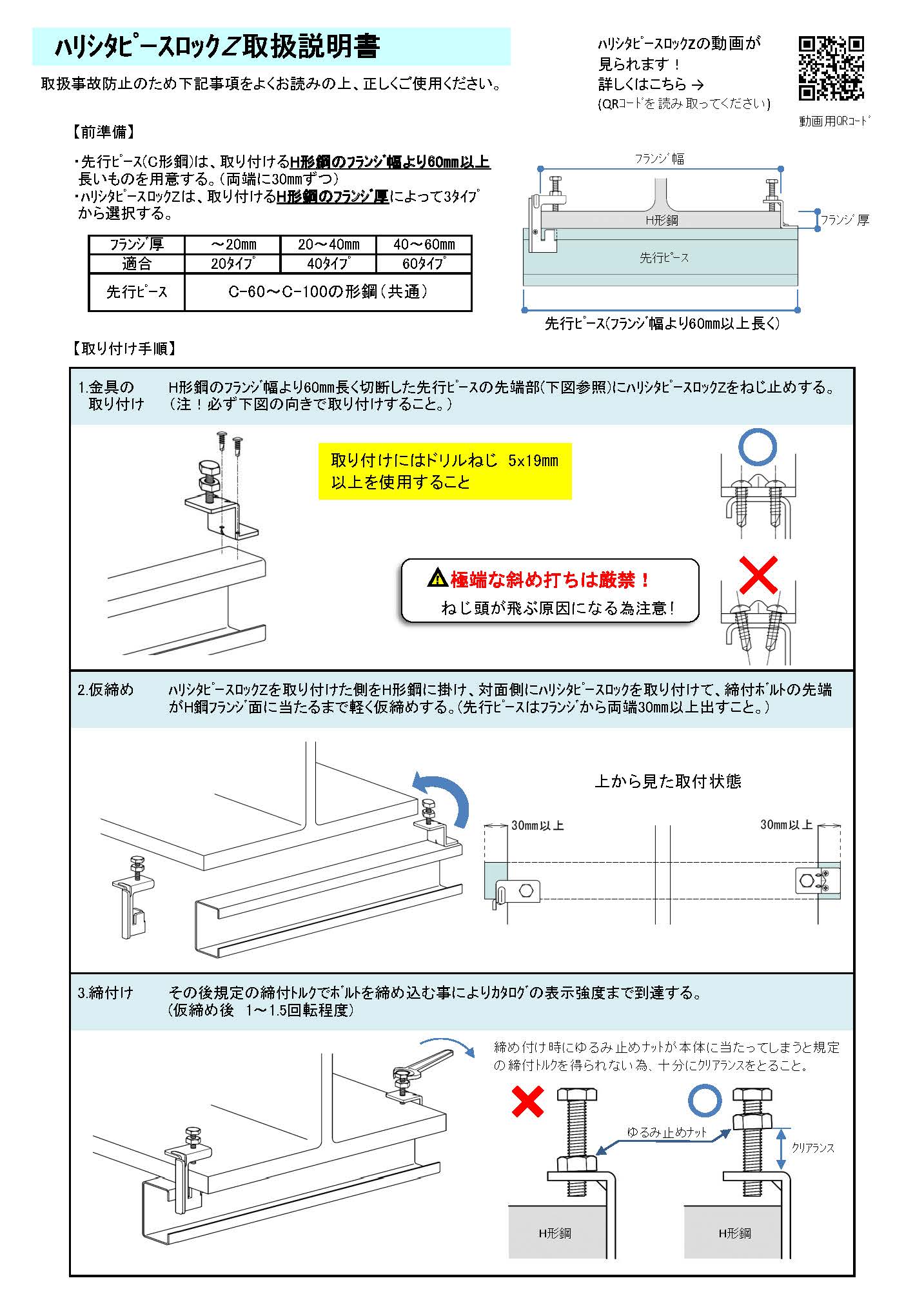

Construction Method 施工方法
Document Download 資料ダウンロード
- カタログ・その他資料
- BIMデータAutodesk Revit (Ver.2020)
